Подъемник с постоянным магнитом идеально подходит для подъема и перемещения плоских деталей машин и стальных изделий, что делает его особенно полезным в отраслях, связанных с обработкой пресс-форм и машин. Этот тип подъемника находит широкое применение в различных условиях, таких как обрабатывающие центры, судостроительные заводы и машиностроительные заводы.
Подъемник с постоянным магнитом работает на основе принципов непрерывности магнитного потока и суперпозиции магнитного поля. Его конструкция включает в себя несколько магнитных систем внутри магнитной цепи. Обеспечивая относительное движение между этими системами, сила магнитного поля на поверхности рабочего магнитного полюса может увеличиваться или уменьшаться, облегчая удержание или освобождение объектов.
В механической обработке, производстве пресс-форм и смежных отраслях в моей стране стало преобладать использование высокоэффективных редкоземельных материалов NdFeB. Эта тенденция предполагает использование материалов постоянных магнитов NdFeB для разработки магнитных креплений, что приводит к появлению магнитных подъемников пластин.
Спецификация.
Модель №. |
Номинальная грузоподъемность |
Цилиндрическая грузоподъемность |
Грузоподъемность с плоской поверхностью |
Максимальная рабочая температура |
Размеры (мм) |
Собственный вес |
Минимальные требования к тарелке |
|||
|
(кг) |
(кг) |
(кг) |
(℃) |
L |
B |
H |
R |
(кг) |
(мм) |
ЗЫ-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ЗЯ-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ЗЯ-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ЗЯ-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ЗЯ-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ЗЯ-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ЗЯ-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ЗЯ-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ЗЯ-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
Функция и применение
Магнитный подъемник пластин специально разработан для подъема и перемещения плоских деталей машин и стальных изделий, что делает его очень полезным в отраслях, связанных с обработкой пресс-форм и машин. Он обычно используется в различных условиях, таких как обрабатывающие центры, судостроительные заводы и машиностроительные заводы. Этот подъемник работает на основе принципов непрерывности магнитного потока и суперпозиции магнитного поля. Его дизайн и функциональность основаны на этих принципах, позволяющих эффективно поднимать и транспортировать объекты в упомянутых отраслях.
Подробности
Благодаря использованию высокоэффективных магнитных материалов это устройство имеет компактный размер, уменьшенный вес и повышенную прочность удержания.

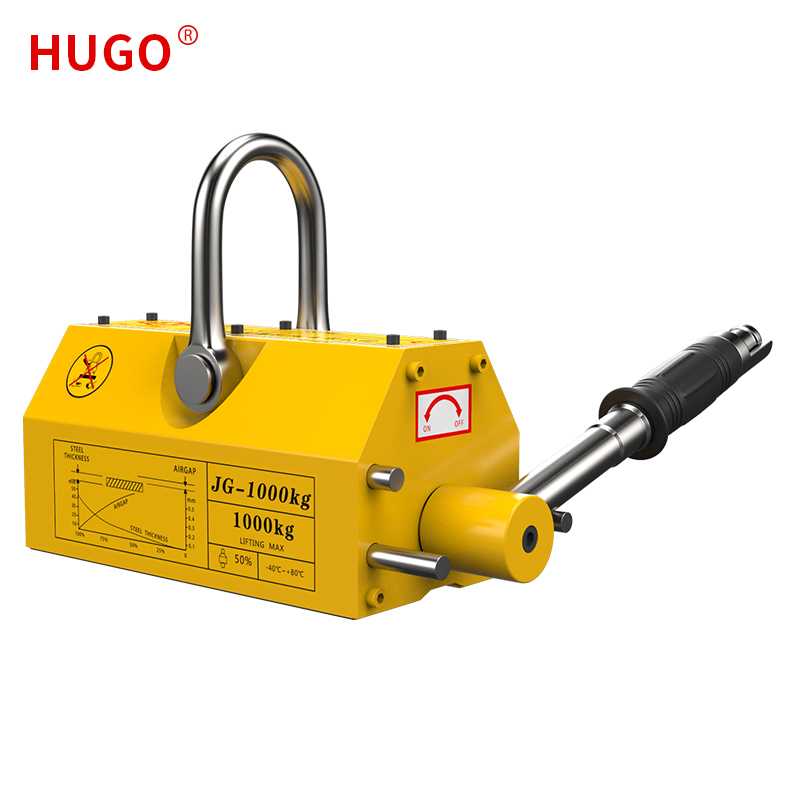

Он может похвастаться повышенными мерами безопасности: максимальная тяговая сила в три раза превышает его номинальную подъемную силу. Кроме того, переключатель на ручке имеет эргономичную конструкцию с кнопкой безопасности, позволяющей работать одной рукой.

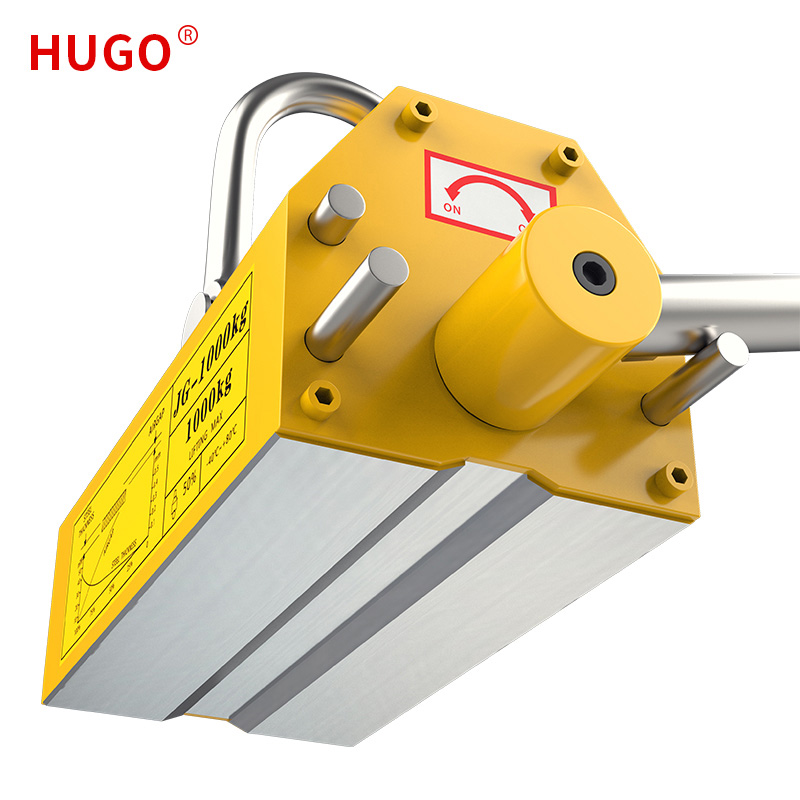

Благодаря нижней поверхности с V-образной канавкой он облегчает подъем круглых стальных листов и стальных пластин. Его универсальное применение включает подъем и погрузочно-разгрузочные работы со сталью, манипулирование плоскими механическими деталями и установку различных абразивов.

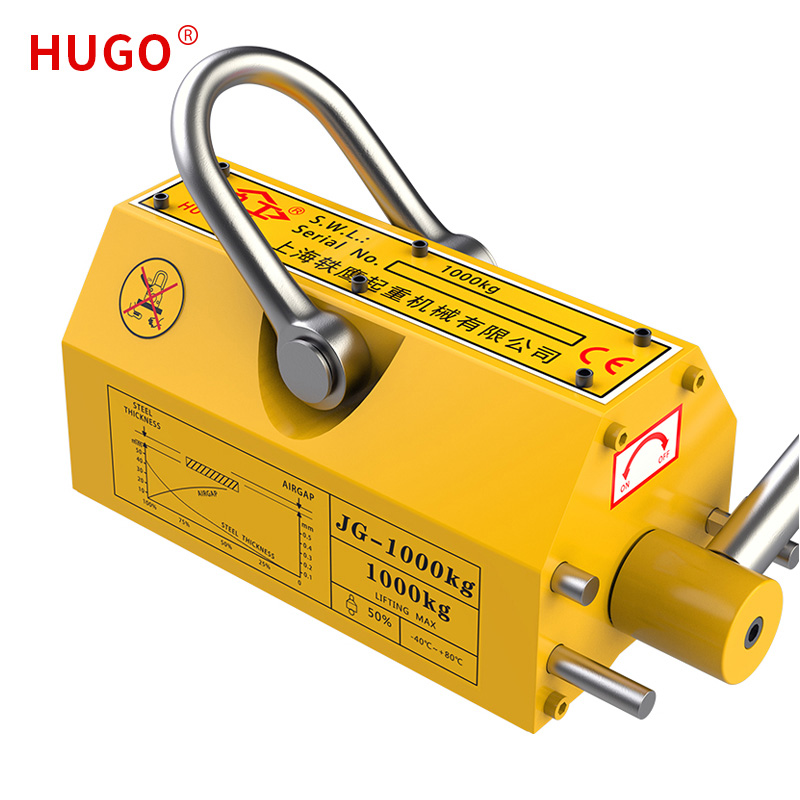

Подъемное кольцо из антикоррозийной оцинковки обеспечивает надежную несущую способность и безопасность во время работы.
Стержень магнитной подвески из легированной стали нелегко согнуть, а нескользящая ручка обеспечивает комфорт во время использования.

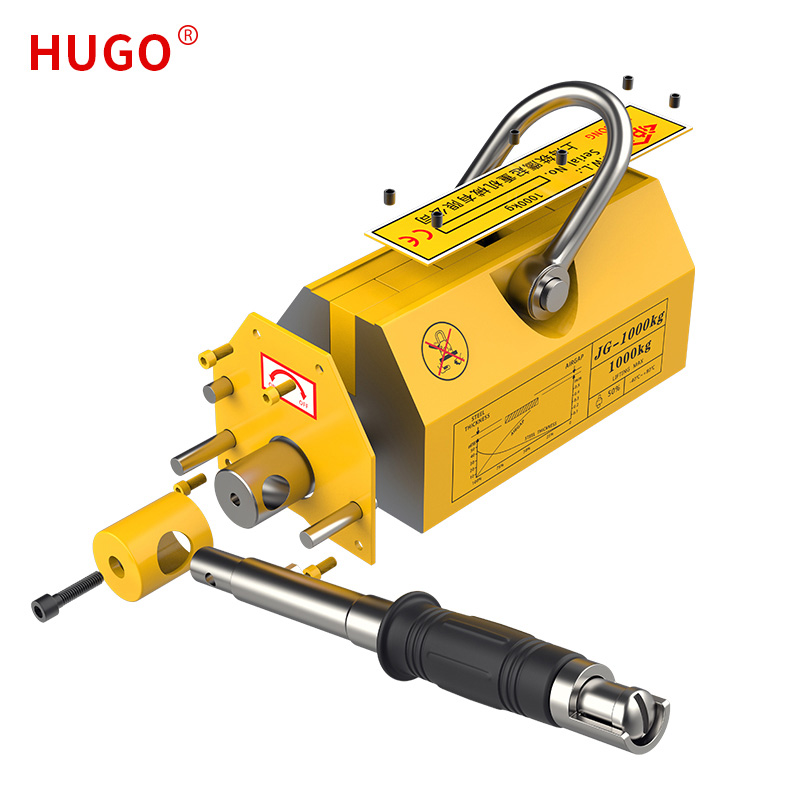

Предохранительный болт магнитного подъемника действует как фиксированная ручка и повышает эффективность и безопасность работы.
Вращающийся вал полезной модели магнитного крана экономичен и гибок в вращении.
