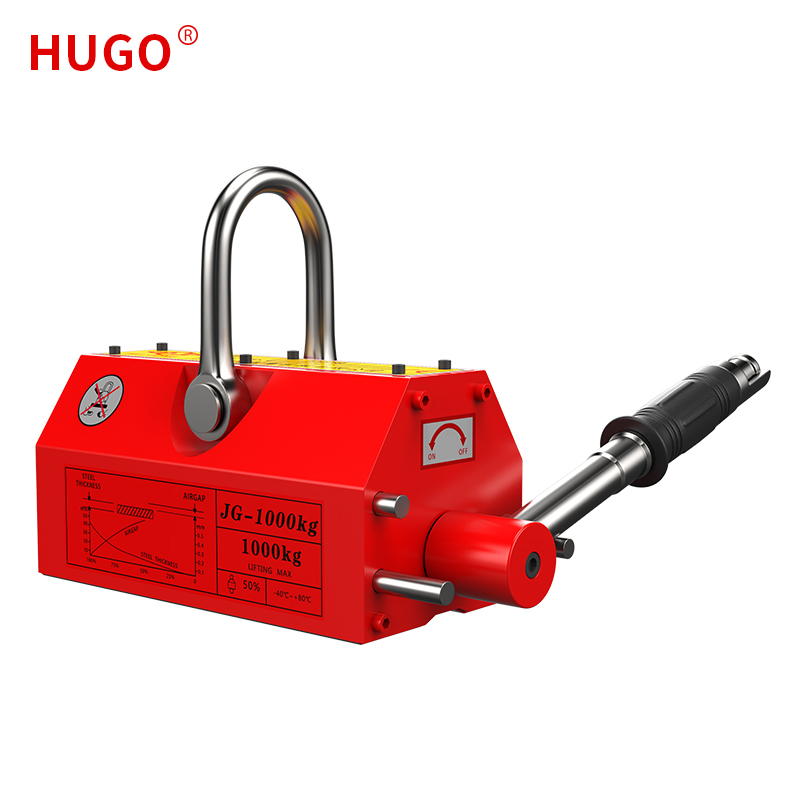

Магнитный подъемник пластин значительно повышает эффективность захвата магнитопроводящих стальных материалов. Его ядро изготовлено из высокоэффективного редкоземельного материала, известного как неодим-железо-бор. Ручное управление рукояткой патрона изменяет магнитную систему внутри неодим-железо-бора, позволяя надежно удерживать или освобождать обрабатываемую заготовку.
Магнитный подъемник пластин работает на основе принципов непрерывности магнитного потока и суперпозиции магнитного поля. Его магнитная цепь состоит из нескольких магнитных систем. Эти системы могут создавать изменения в напряженности магнитного поля на рабочей поверхности магнитного полюса посредством своих относительных движений — либо усиливая, либо подавляя магнитную силу — для достижения цели захвата и освобождения объектов. В таких отраслях, как механообработка и производство пресс-форм в моей стране, появление высокоэффективных редкоземельных материалов NdFeB вызвало новую тенденцию. Растет склонность к использованию материалов постоянных магнитов NdFeB для разработки магнитных приспособлений, что приводит к появлению и широкому использованию подъемников магнитных пластин.
Спецификация.
Модель №. |
Номинальная грузоподъемность |
Цилиндрическая грузоподъемность |
Грузоподъемность с плоской поверхностью |
Максимальная рабочая температура |
Размеры (мм) |
Собственный вес |
Минимальные требования к тарелке |
|||
|
(кг) |
(кг) |
(кг) |
(℃) |
L |
B |
H |
R |
(кг) |
(мм) |
ЗЫ-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ЗЯ-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ЗЯ-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ЗЫ-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ЗЯ-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ЗЯ-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ЗЯ-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ЗЯ-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ЗЯ-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
Функция и применение

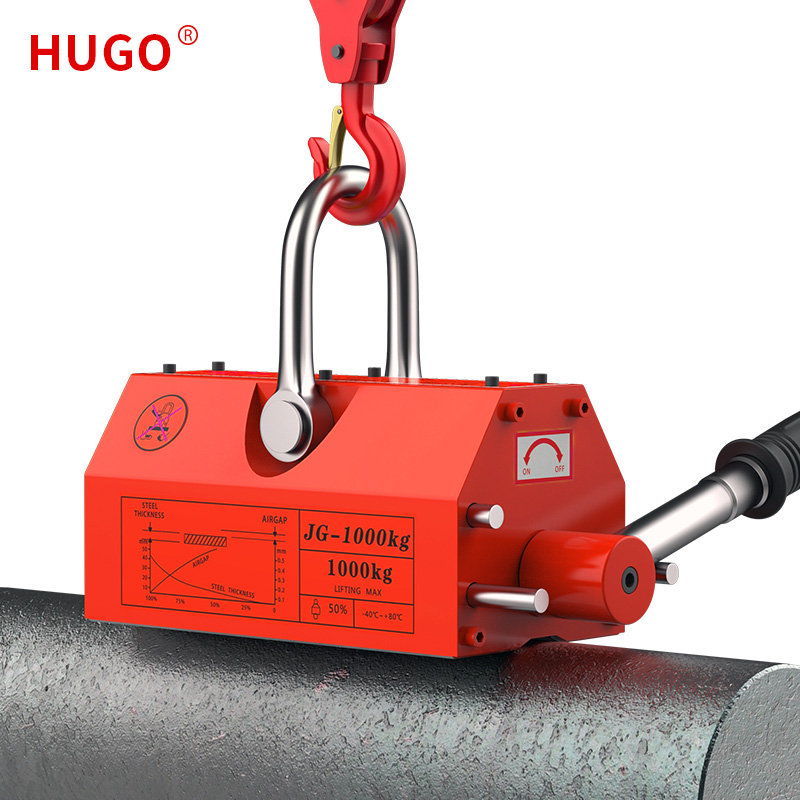

Магнитный подъемник пластин превосходно подходит для подъема и транспортировки плоских деталей машин и стальных изделий, что делает его ценным активом в таких отраслях, как обработка пресс-форм и машиностроение. Его применение охватывает различные объекты, такие как обрабатывающие центры, судостроительные заводы и машиностроительные заводы.
Его конструкция основана на принципах поддержания непрерывного магнитного потока и эффективного наложения магнитных полей. Такая конструкция обеспечивает его способность безопасно перемещать и маневрировать объектами, что соответствует потребностям отраслей, занимающихся механической обработкой и изготовлением пресс-форм.
Подробности

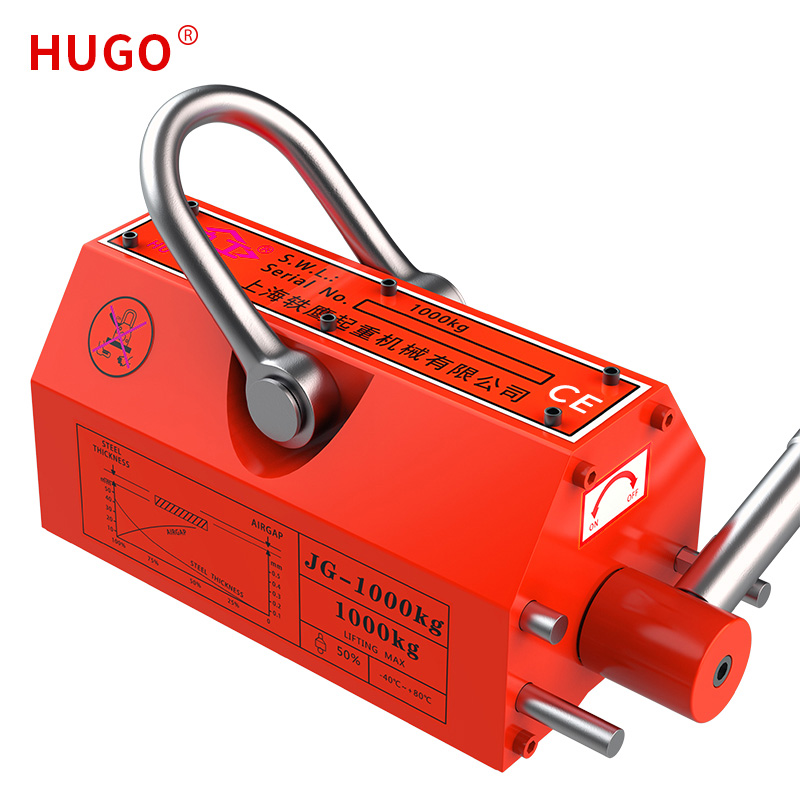

Антикоррозийное оцинкованное кольцо магнитного подъемника имеет высокую несущую способность и может обеспечить безопасность.
Стержень магнитной подвески из легированной стали нелегко согнуть, а нескользящая ручка обеспечивает комфорт во время использования.
Предохранительный болт магнитного подъемника действует как фиксированная ручка и повышает эффективность и безопасность работы.
Вращающийся вал полезной модели магнитного крана экономичен и гибок в вращении.
